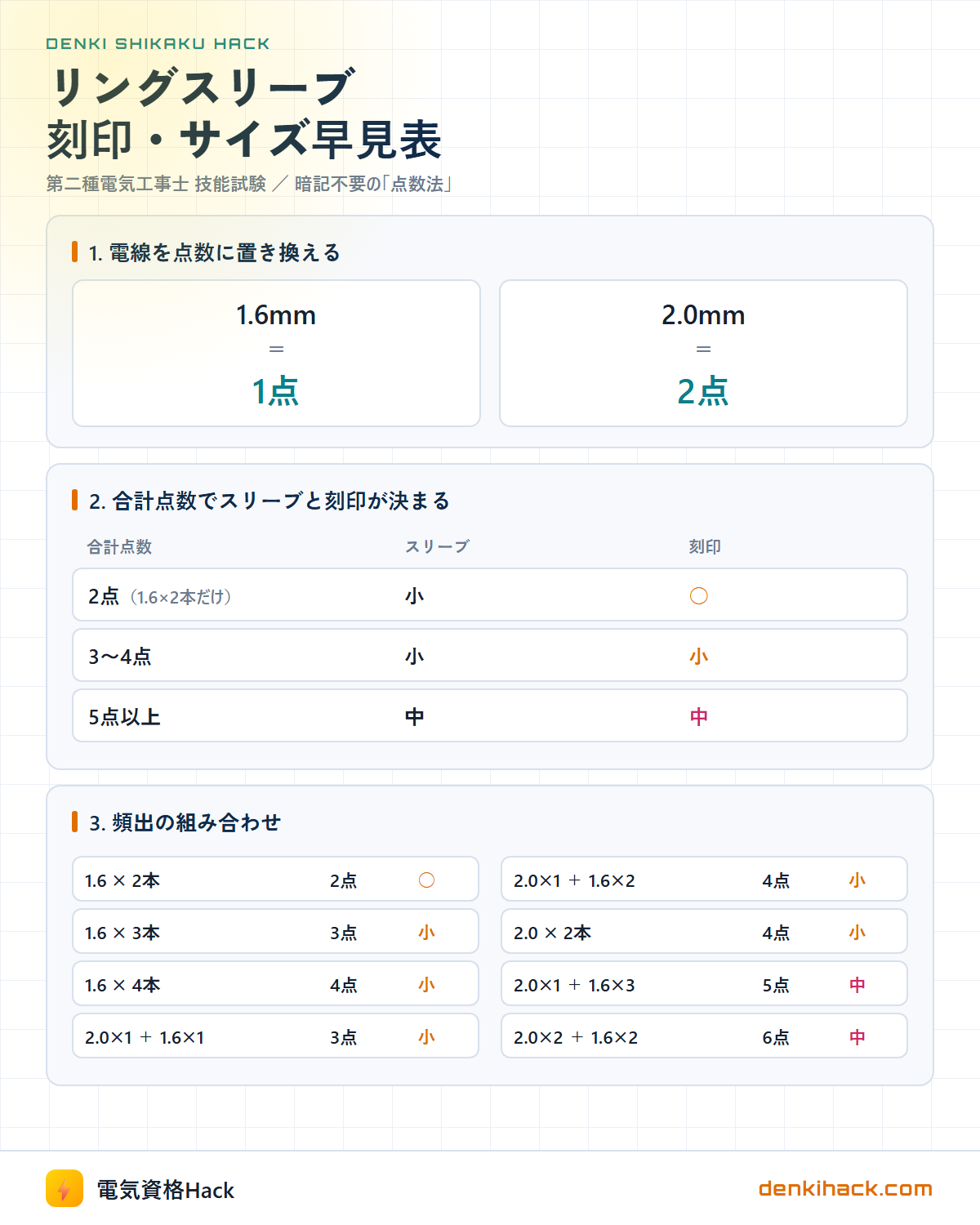

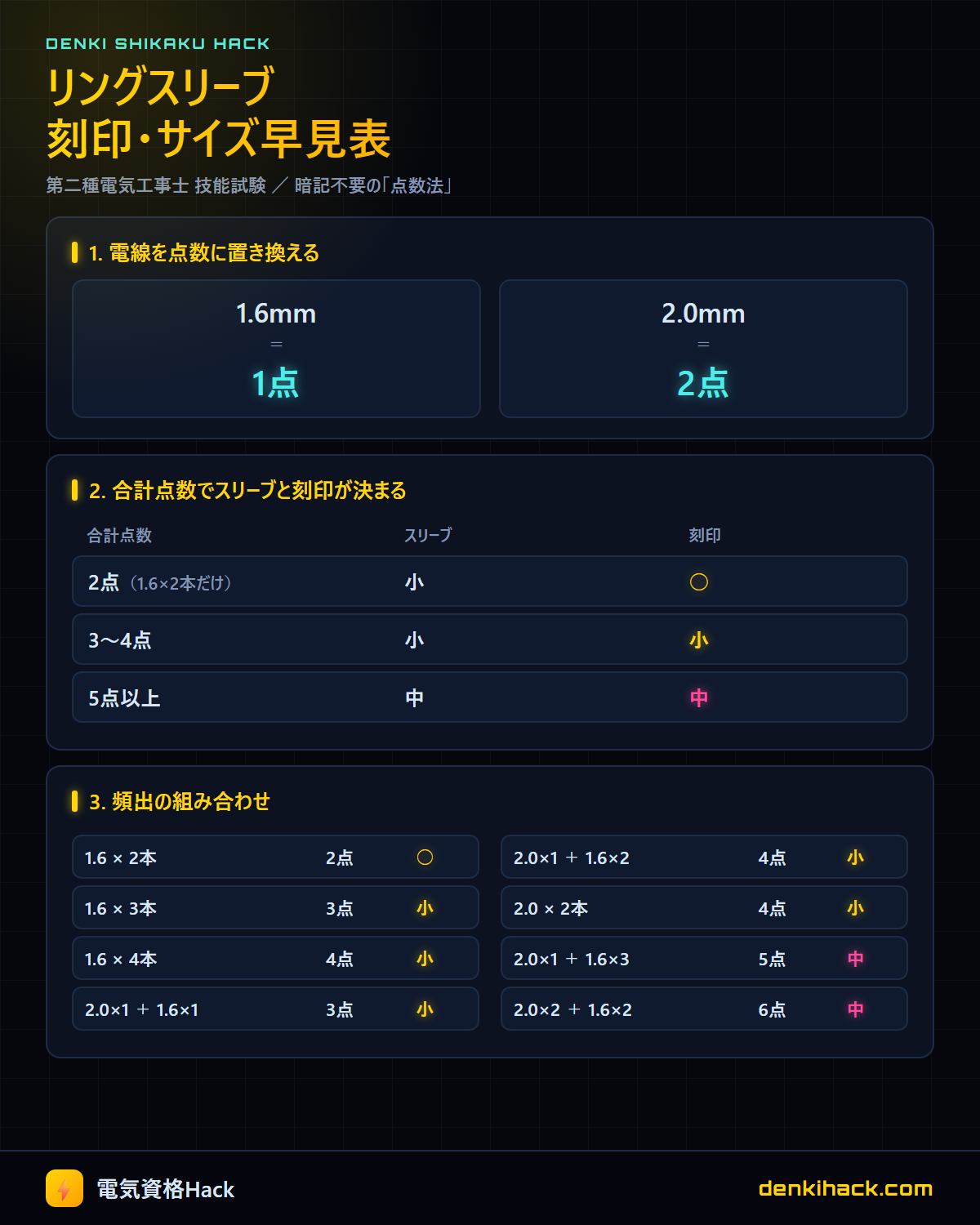

リングスリーブ刻印・サイズ早見表【○・小・中の使い分けを1分で】
ミリア
技能試験の一発アウト筆頭、リングスリーブの刻印ミス。でも表を丸暗記する必要はないよ。点数の数え方1つで全部導けるから、まずそれを覚えよう⚡
暗記不要の「点数法」
電線を点数に置き換えます。
| 電線の太さ | 点数 |
|---|---|
| 1.6mm | 1点 |
| 2.0mm | 2点 |
束ねる電線の点数を合計して——
| 合計点数 | スリーブ | 刻印 |
|---|---|---|
| 2点（1.6×2本だけ） | 小スリーブ | ○ |
| 3〜4点 | 小スリーブ | 小 |
| 5点以上 | 中スリーブ | 中 |
これだけです。「○は1.6mm2本のときだけ」「5点になったら中」の2つを押さえれば、どんな組み合わせでも現場で導けます。
頻出の組み合わせ早見表
| 組み合わせ | 点数 | スリーブ・刻印 |
|---|---|---|
| 1.6 × 2本 | 2点 | 小スリーブ・○ |
| 1.6 × 3本 | 3点 | 小スリーブ・小 |
| 1.6 × 4本 | 4点 | 小スリーブ・小 |
| 2.0 × 1本 ＋ 1.6 × 1本 | 3点 | 小スリーブ・小 |
| 2.0 × 1本 ＋ 1.6 × 2本 | 4点 | 小スリーブ・小 |
| 2.0 × 2本 | 4点 | 小スリーブ・小 |
| 2.0 × 1本 ＋ 1.6 × 3本 | 5点 | 中スリーブ・中 |
| 2.0 × 2本 ＋ 1.6 × 2本 | 6点 | 中スリーブ・中 |
ミリア
要注意は候補問題No.9。電源まわりに2.0mmが2本入ってくるから、白6点・黒5点で「中」が初登場するの。「中スリーブは圧着ペンチの奥の大きいダイス」も忘れずに⚡
刻印ミスは「欠陥」＝その時点で不合格
- ○のところを「小」で圧着 → 欠陥
- 小スリーブのところに中スリーブ → 欠陥
- 圧着マークの一部が欠けた・逆向き → 欠陥
つまり選定と圧着は一発勝負。だからこそ、本番前に手で覚えておくのが一番の保険です。
