【過去問解説#006】接地工事はD種だけ極めれば勝てる
ミリア
接地（アース）は「漏れた電気を大地に逃がして感電を防ぐ」ための工事。種類はA〜Dの4つあるけど、電工2種の現場は300V以下がほとんどだから、主役はD種。ここに絞って覚えよう⚡

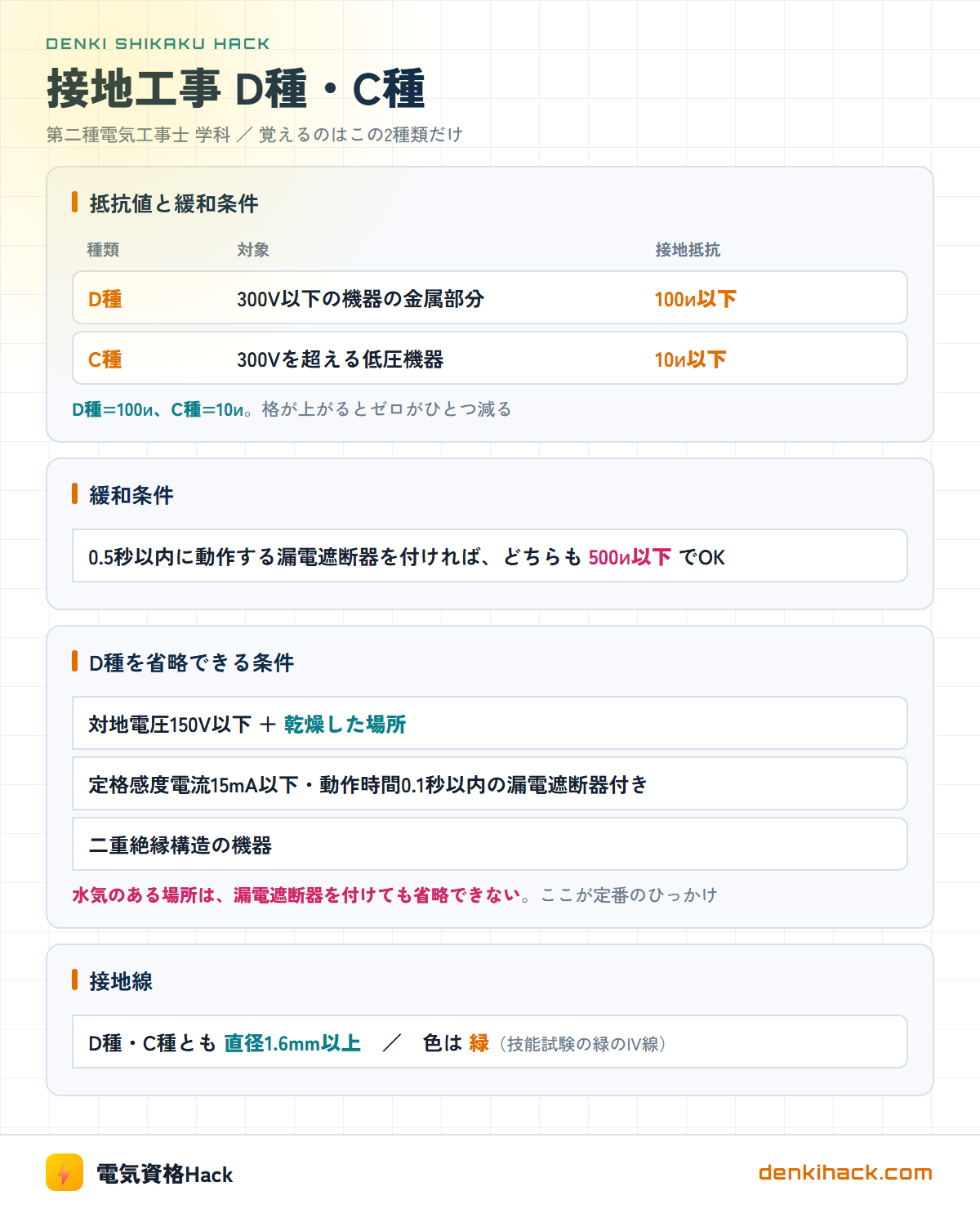

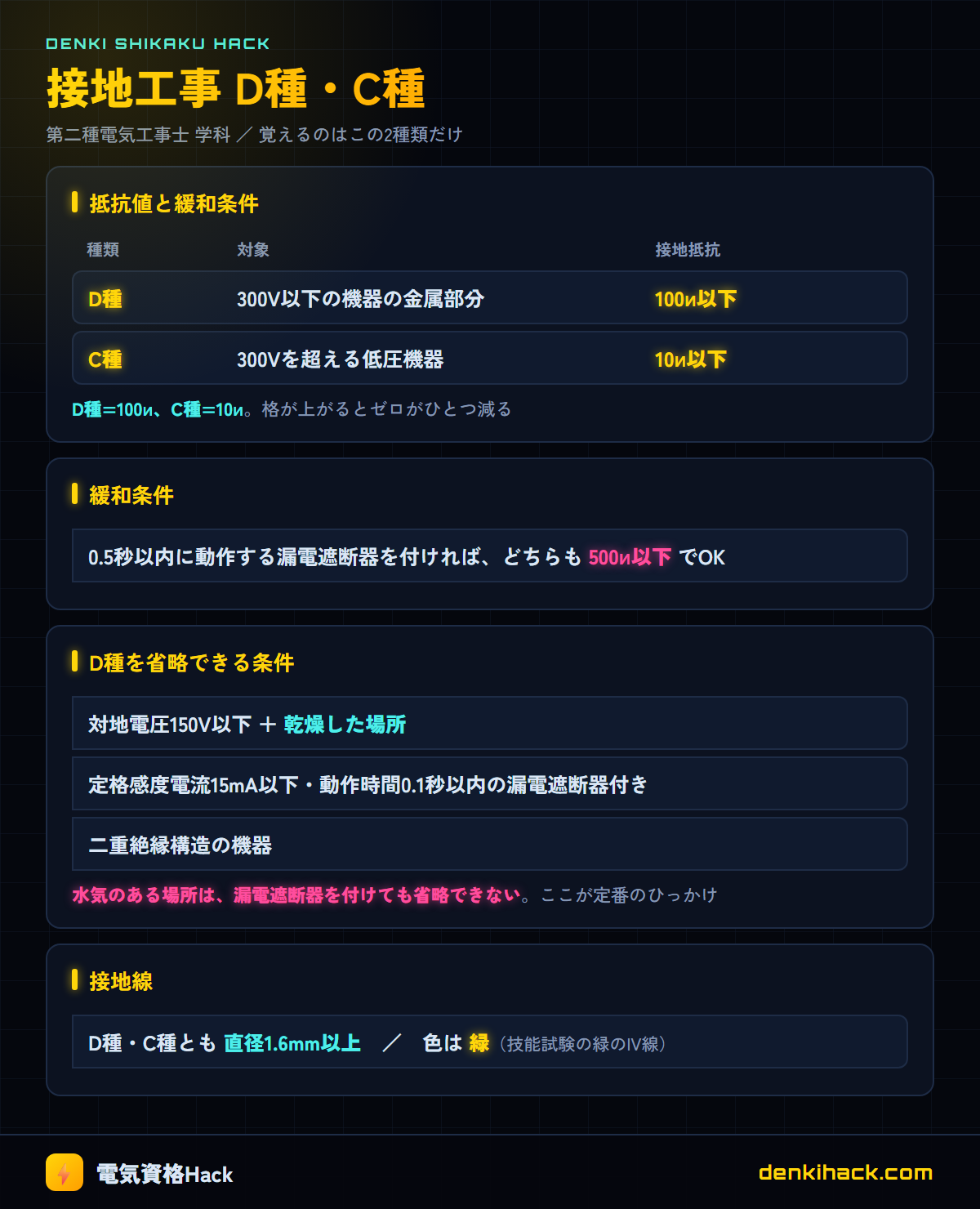

D種とC種、2つだけ覚える
| 種類 | 対象 | 接地抵抗 | 緩和条件 |
|---|---|---|---|
| D種 | 300V以下の機器の金属部分 | 100Ω以下 | 0.5秒以内に動作する漏電遮断器を付ければ 500Ω以下 |
| C種 | 300Vを超える低圧機器 | 10Ω以下 | 同じく 500Ω以下 |
- 覚え方：D種=100Ω、C種=10Ω。「格が上がるとゼロがひとつ減る」
- どちらも漏電遮断器（0.5秒以内動作）とセットなら500Ωまで緩和
- 接地線の太さ：D種・C種とも 直径1.6mm以上（技能試験の緑のIV線がまさにこれ）
省略できる条件（ここが出る！）
D種接地は、次のような場合に省略できます。
- 対地電圧150V以下の機器を、乾燥した場所に施設するとき
- 水気のある場所以外で、定格感度電流15mA以下・動作時間0.1秒以内の電流動作型漏電遮断器を付けたとき
- 二重絶縁構造の機器を施設するとき
逆に「水気のある場所」は漏電遮断器を付けても省略できません。ここが定番のひっかけ。
// 第二種電気工事士 学科 頻出パターン
D種接地工事を省略できないものは、次のうちどれか。
- 乾燥した場所に施設する対地電圧100Vの電気洗濯機の金属製外箱
- 水気のある場所に施設する三相200V誘導電動機の鉄台（定格感度電流15mA・動作時間0.1秒の漏電遮断器付き）
- 二重絶縁構造の電動工具
- 乾燥した木製の床の上で使用する対地電圧100Vの電気ドリル
ミリア
キーワードは「水気」。水気のある場所は、どんな高性能な漏電遮断器を付けても接地は省略できない——命に関わるところだからね。
▶ 答えを見る
正解: 2番
水気のある場所では、漏電遮断器を施設しても接地工事は省略できません。1・4は「対地電圧150V以下＋乾燥した場所」、3は「二重絶縁」でそれぞれ省略OKのパターンです。
技能試験にもつながる話
候補問題のNo.3・No.9・No.13には緑の接地線が登場します。接地線＝緑は絶対のルール（緑を他の用途に使うのも、接地に他の色を使うのも欠陥）。学科のうちに「接地＝緑＝D種＝1.6mm以上」をセットで体に入れておくと、技能でそのまま活きます。
ミリア
「D100・C10・緩和500・緑1.6・水気はダメ」。呪文みたいだけど、この1行で接地問題はほぼ全部さばけるよ⚡
