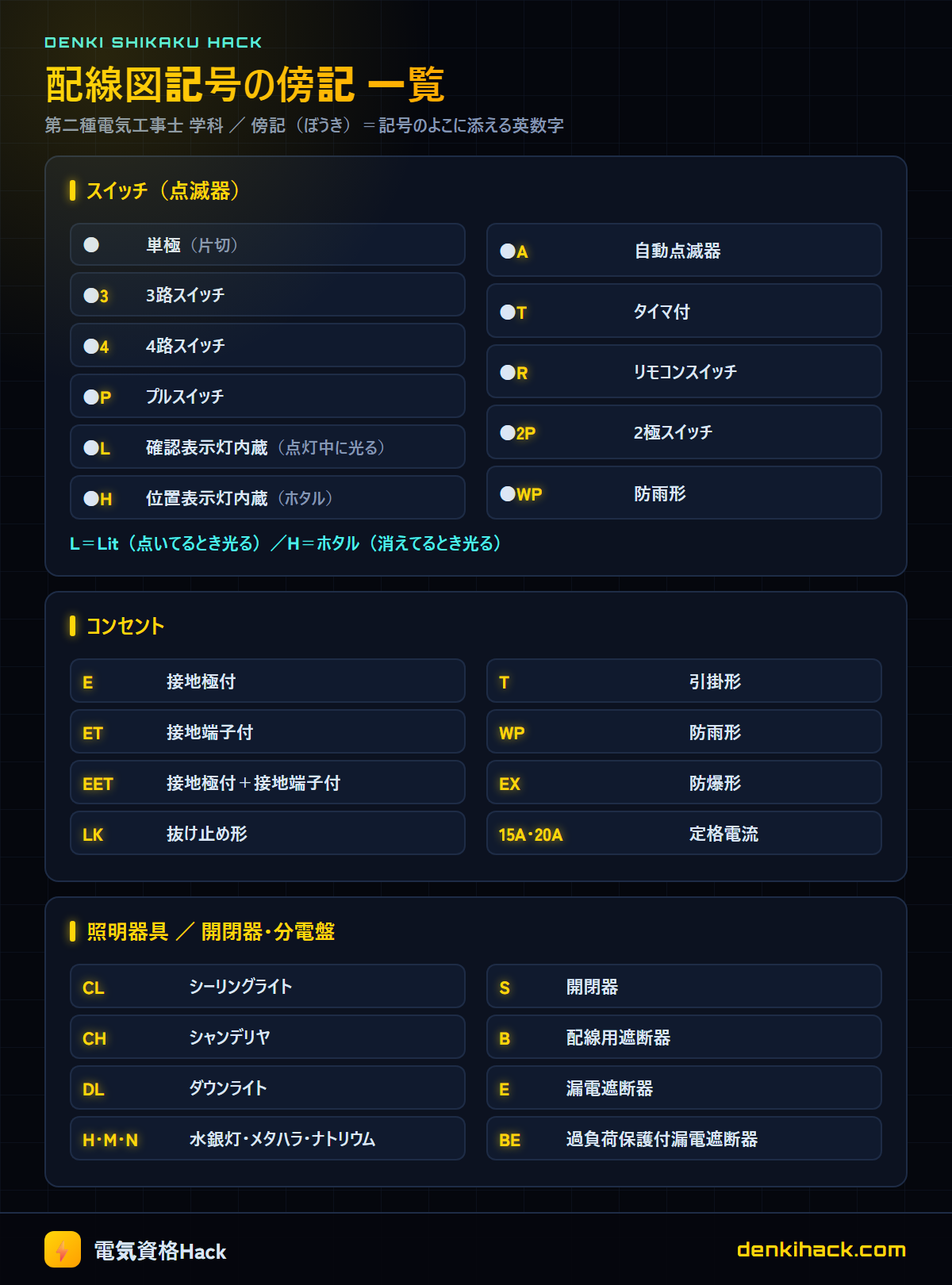

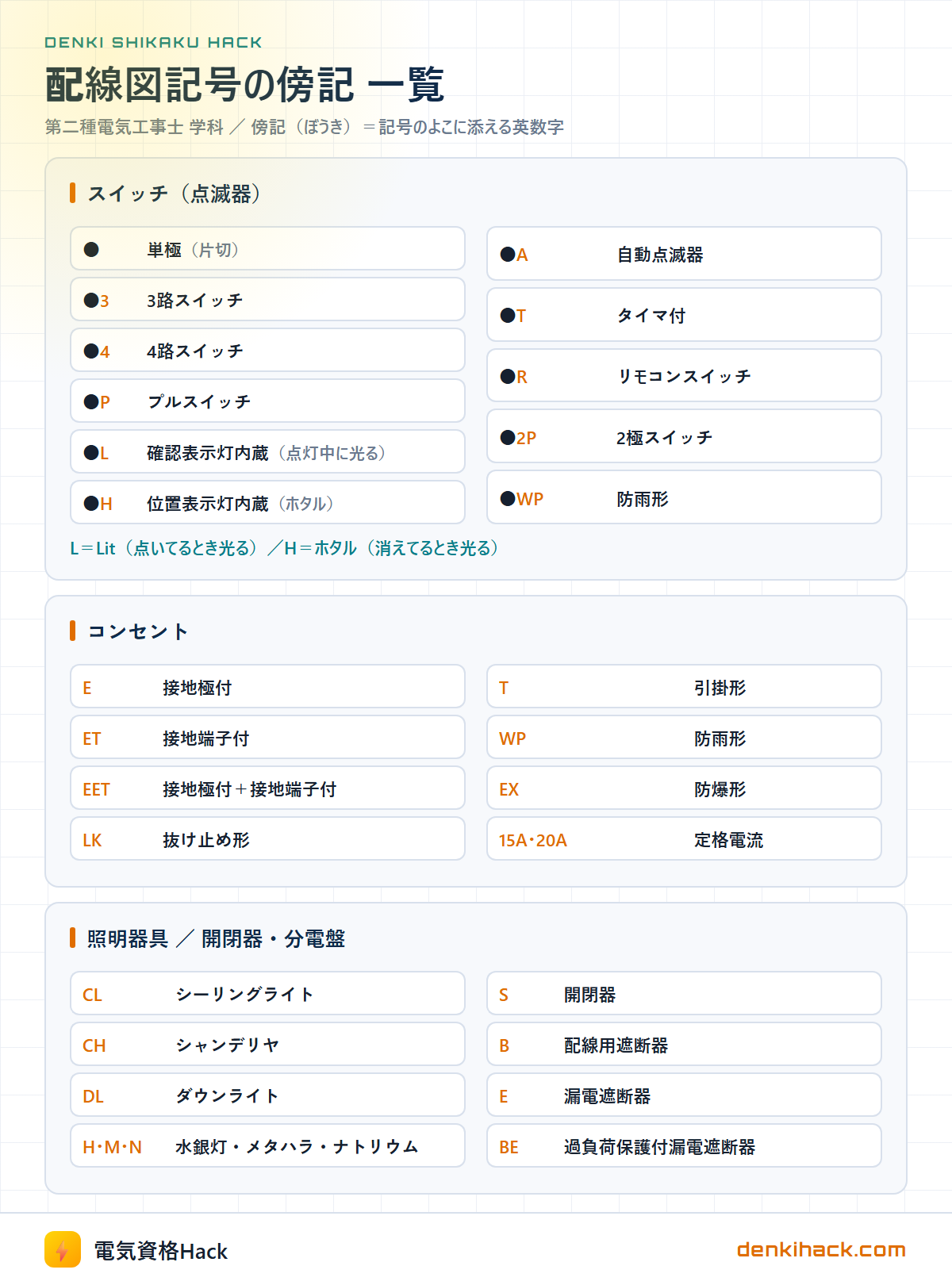

傍記とは？配線図記号の傍記 完全一覧【読み方・意味】
傍記とは（読み方：ぼうき）
傍記（ぼうき）とは、配線図の記号のそばに小さく添えて書く英数字のことです。「傍（かたわら）に記す」で傍記。
記号だけでは、その器具の種類・機能・容量までは表せません。そこで記号の右上や右横に文字を添えて、情報を足します。
| 記号だけ | 傍記つき | |
|---|---|---|
| 例 | ● | ●3 |
| 意味 | スイッチ | 3路スイッチ |
つまり 記号 = 何の器具か、傍記 = どんな器具か。この役割分担さえ分かれば、あとは覚えるだけです。
スイッチ（点滅器）の傍記
配線図問題でいちばん問われるのがここです。
| 表記 | 意味 |
|---|---|
| ● | 単極スイッチ（片切） |
| ●3 | 3路スイッチ（2か所で点けたり消したり） |
| ●4 | 4路スイッチ（3か所以上のとき、真ん中に入る） |
| ●P | プルスイッチ（ひもを引く） |
| ●L | 確認表示灯内蔵（点いている間に光る） |
| ●H | 位置表示灯内蔵（消えている間に光る＝ホタル） |
| ●A | 自動点滅器（暗くなると点く） |
| ●T | タイマ付（時間で切れる） |
| ●R | リモコンスイッチ |
| ●2P | 2極スイッチ |
| ●WP | 防雨形（屋外） |
LとHの取り違えが最頻出のひっかけです。選択肢には必ず両方が並びます。
- L＝Lit（点いている）→ 点灯中に光る。換気扇の消し忘れ防止に使う
- H＝ホタル → 暗いときに光る。夜の廊下でぼんやり見えるあれ
コンセントの傍記
| 傍記 | 意味 |
|---|---|
| E | 接地極付（アース用の刃が入る穴がある） |
| ET | 接地端子付（緑の線をねじ止めする端子がある） |
| EET | 接地極付 ＋ 接地端子付（両方入り） |
| LK | 抜け止め形（差して回すとロックされる） |
| T | 引掛形 |
| WP | 防雨形（屋外） |
| EX | 防爆形 |
| 15A・20A | 定格電流 |
| 2・3 | 口数（2口・3口） |
**E系の3兄弟（E・ET・EET）**が最重要です。技能試験の候補問題にもそのまま出てくるので、学科で覚えれば技能でもう一度使えます。
- E … 極（刃）がある
- ET … 端子（Terminal）がある
- EET … 両方ある
照明器具の傍記
| 傍記 | 意味 |
|---|---|
| CL | シーリングライト（天井直付） |
| CH | シャンデリヤ |
| DL | ダウンライト（天井埋込） |
| H | 水銀灯 |
| M | メタルハライドランプ |
| N | ナトリウムランプ |
HIDランプの3つ（H・M・N）は屋外灯・道路照明で出ます。H・M・Nは頭文字そのままなので、水銀＝Hg、メタル＝M、ナトリウム＝Naと結びつけると落ちません。
開閉器・分電盤まわりの傍記
| 傍記 | 意味 |
|---|---|
| S | 開閉器 |
| B | 配線用遮断器（ブレーカ） |
| E | 漏電遮断器 |
| BE | 過負荷保護付漏電遮断器 |
BはBreaker、EはEarth leakage（漏電）。BEはその合体、と読めば覚える必要がありません。
配線につく傍記
配線の線そのものにも傍記がつきます。ここは「電線の種類」「太さと本数」「電線管の種類」の3つに分かれます。
電線の種類
| 傍記 | 電線 |
|---|---|
| IV | 屋内配線用ビニル絶縁電線 |
| HIV | 二種ビニル絶縁電線（耐熱） |
| VVF | ビニル絶縁ビニルシースケーブル 平形 |
| VVR | 同 丸形 |
| CV | 架橋ポリエチレン絶縁ビニルシースケーブル |
| EM-EEF | エコ電線（ポリエチレン絶縁耐燃性ポリエチレンシース） |
太さと本数
1.6-2C は「1.6mm の電線が 2本（2芯）」という意味です。ハイフンの前が太さ、後ろが本数（Cはcore＝芯）。
電線管の種類（カッコで囲んで書きます）
| 傍記 | 電線管 |
|---|---|
| (E) | ねじなし電線管 |
| (VE) | 硬質塩化ビニル電線管 |
| (PF) | 合成樹脂製可とう電線管 |
| (F2) | 2種金属製可とう電線管 |
配線図に「●H」と示されたスイッチの名称として、正しいものはどれか。
- 確認表示灯を内蔵する点滅器
- 位置表示灯を内蔵する点滅器
- プルスイッチ
- 自動点滅器
▶ 答えを見る
正解: 2番（位置表示灯内蔵＝ホタルスイッチ）
Lなら「確認表示灯」。換気扇が回っている間ずっと光って、消し忘れを防ぐタイプです。H＝消えているとき光る、L＝点いているとき光る。1文字で逆の意味になるので、選択肢には必ず両方が並びます。
傍記の覚え方
丸暗記しようとすると70個近くになって挫折します。意味から引ける形に整理してください。
1. 頭文字で読めるものは覚えない
E＝Earth、B＝Breaker、T＝Terminal、WP＝Water Proof、LK＝LocK、DL＝DownLight。英語の頭文字がそのままなので、意味を知っていれば思い出す必要がありません。
2. 数字は「か所の数」
3路＝2か所、4路＝3か所以上の中間。数字と場所の数がズレるので、ここだけは理屈で覚えます。
3. LとHだけは丸暗記
唯一、頭文字から推測できないのがここです。L＝Lit（点いてる）、H＝ホタル（消えてて光る）。逆に言えば、覚えるべき例外はこれだけです。
記号は「読む」より「使う」と身につく
傍記は、一覧を眺めるだけだと翌日には消えます。実際に配線図を読んで結線してみるのが一番早いです。
3路スイッチ（●3）も自動点滅器（●A）もEETも、技能試験の候補問題にそのまま出てきます。手で配線した記号は忘れません。
